Обзор продукта

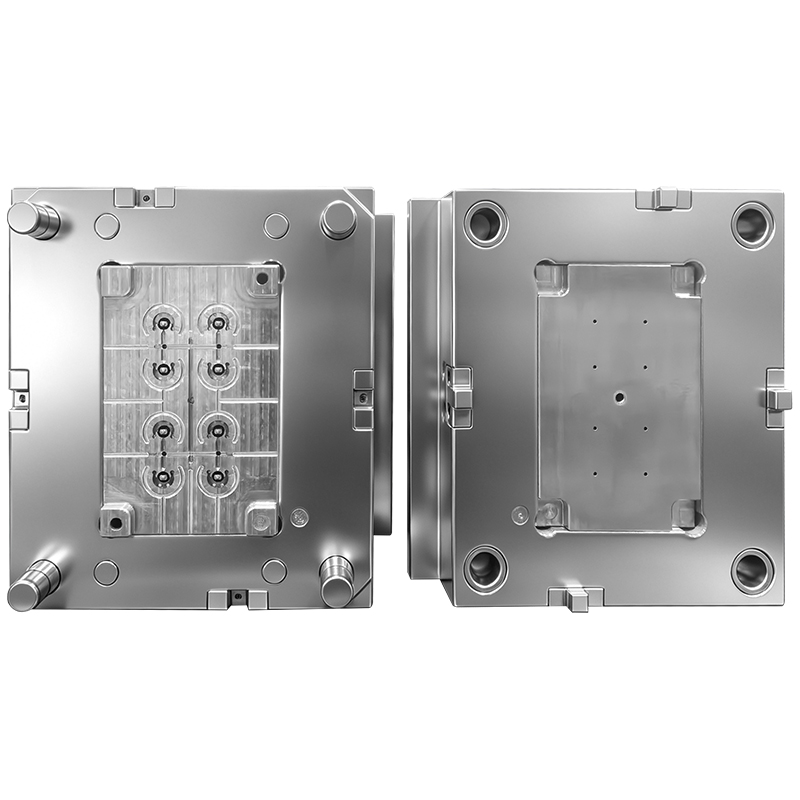

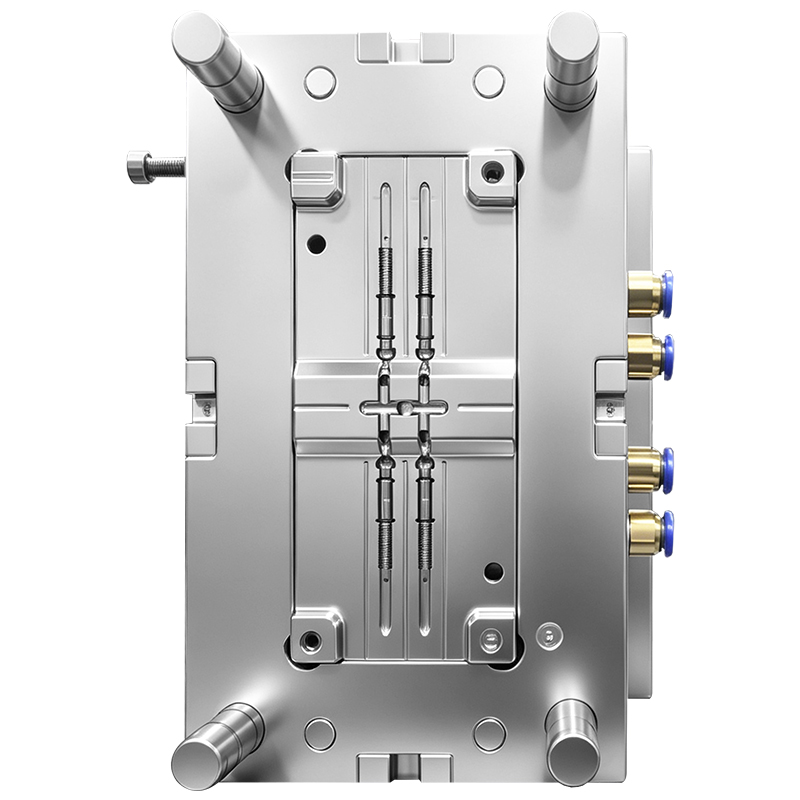

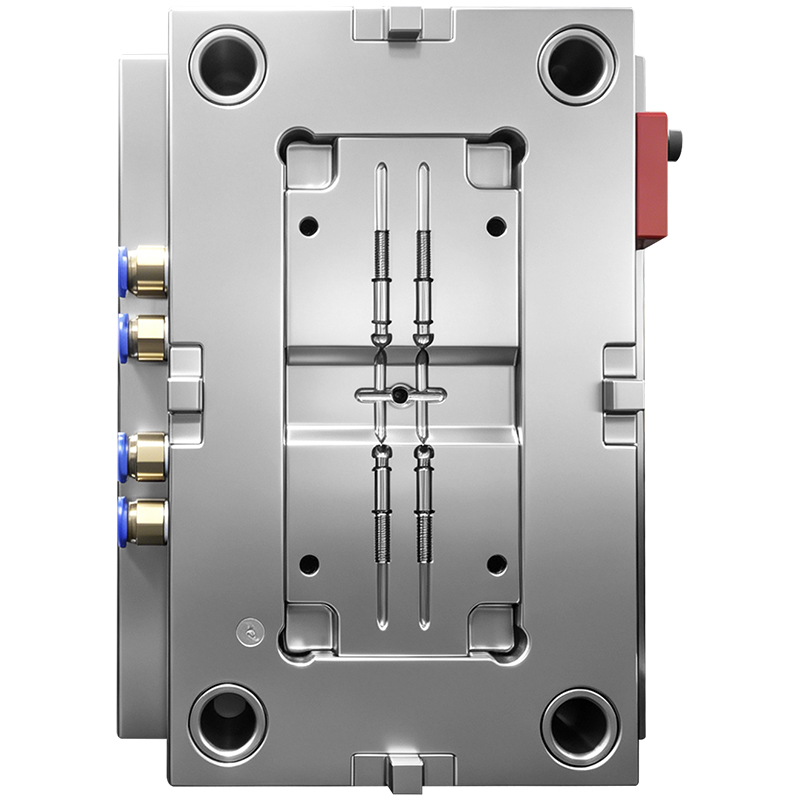

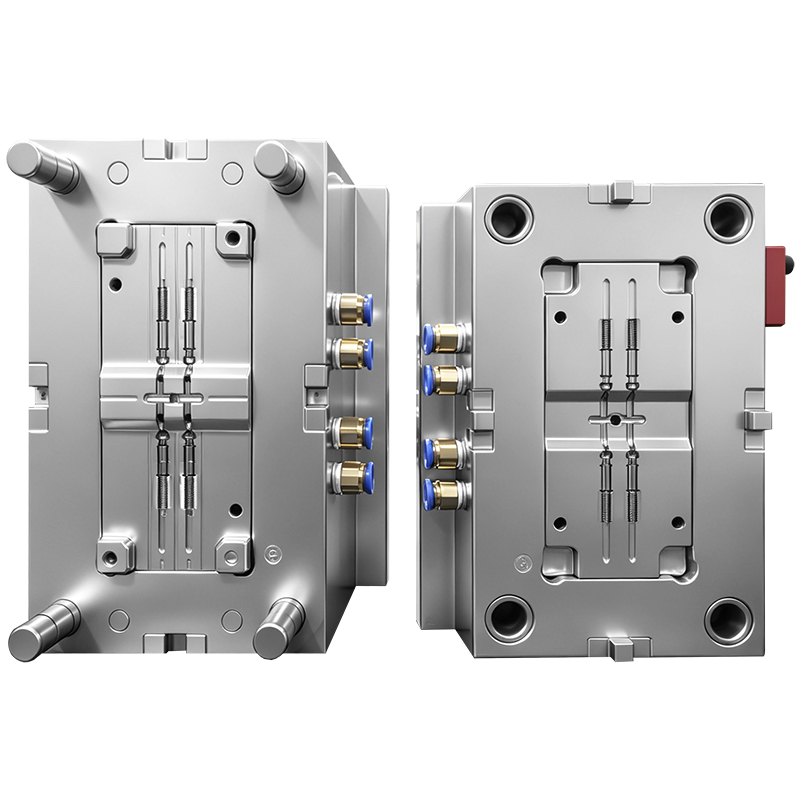

Эта специальная литьевая форма для пластикового вала с полостью 1 × 8 профессионально разработана для массового производства высокоточных деталей вала из ПОМ. Эта форма, оснащенная системой боковых ворот и большой конструкцией литника , обеспечивает стабильное заполнение пластиком, сбалансированное распределение потока и превосходную однородность размеров для крошечных и тонких пластиковых компонентов вала. Сердцевина и полость формы изготовлены из стали 2344 с твердостью HRC 48–52 , что обеспечивает высокую износостойкость и длительный срок службы формы. В отделке поверхности применяется текстура пресс-формы SPI-B2 , обеспечивающая однородный и гладкий внешний вид детали при использовании в механической сборке.
Эта многоместная литьевая форма, оптимизированная с учетом характеристик материала ПОМ, эффективно решает распространенные проблемы формования ПОМ, такие как усадка, короткое дробление и коробление. Это идеальная пресс-форма для массового производства стандартных и индивидуальных миниатюрных пластиковых валов, используемых в автомобилях, бытовой технике, электронике и точном механическом оборудовании.
Ключевые характеристики пресс-формы
Полость пресс-формы : полость 1×8 (8 деталей на порцию)
Материал пресс-формы : сталь 2344 для горячей обработки.
Твердость формы : 48–52 HRC после термообработки.
Тип ворот : Боковые ворота (краевые ворота)
Конструкция литника : литник большого диаметра для быстрой и стабильной подачи ПОМ.
Текстура поверхности пресс-формы : стандартная отделка пресс-формы SPI-B2.
Формованный материал : ПОМ (ацеталь/полиоксиметилен).
Литое изделие : прецизионный пластиковый вал, штифт и небольшие механические детали.
Точность пресс-формы : высокая стабильность размеров, низкое допусковое отклонение.
Режим производства : Массовое непрерывное литье под давлением.
Конструкция пресс-формы и структурные преимущества
1. Многополосная высокоэффективная структура 1×8.
Компоновка с 8 полостями значительно повышает производительность и идеально подходит для крупных заказов на пластиковые валы. Каждая полость имеет независимый сбалансированный путь потока, чтобы обеспечить постоянную скорость наполнения, одинаковый вес и одинаковые размеры каждой формованной части вала.
2. Конструкция боковых ворот для деталей вала
Подача с боковыми воротами — наиболее надежное решение для изделий с тонким валом. Это позволяет избежать линий сварки центральной заслонки, уменьшает деформацию и обеспечивает прямолинейность длинных тонких пластиковых валов. Положение ворот оптимизировано для облегчения резки и автоматического разделения во время производства.
3. Большой литник для стабильной формовки из ПОМ.
Материал ПОМ отличается быстрым охлаждением и высокой усадкой. Большая конструкция литника обеспечивает достаточный запас материала и стабильное удержание давления, эффективно предотвращая усадочные ямки, пустоты и недостаточное заполнение поверхностей вала из ПОМ.
4. Основание пресс-формы из стали высокой твердости 2344.
После точной термообработки сталь пресс-формы 2344 достигает высокой твердости HRC 48–52, обеспечивая высокую износостойкость, стойкость к сжатию и стойкость к деформации. Пресс-форма может выдерживать длительные высокочастотные циклы впрыска и сохранять стабильную точность в течение многих лет.
5. Стандартная текстура пресс-формы SPI-B2.
Обработка поверхности SPI-B2 создает равномерную матовую поверхность на деталях из ПОМ, улучшая износостойкость, противоскользящие свойства и общий внешний вид, маскируя при этом незначительные следы формования.
Область применения
Эта специальная литьевая форма для пластиковых валов широко используется для производства прецизионных валов из ПОМ, пластиковых штифтов, вращающихся сердечников и небольших механических аксессуаров для бытовой техники, автомобильных салонов, электронных устройств, офисного оборудования и прецизионного оборудования для автоматизации..
Часто задаваемые вопросы
В1: Почему стоит выбрать боковые ворота для формы пластикового вала из ПОМ? A1: Боковая подача ворот позволяет избежать сварочных линий, уменьшает изгиб и коробление вала, обеспечивает превосходную прямолинейность тонких валов из ПОМ и обеспечивает чистое разрушение ворот при массовом производстве.
В2: В чем преимущество конструкции большого литника для формования из ПОМ? A2: ПОМ быстро остывает и явно сжимается. Большой литник обеспечивает стабильное выдерживание давления и подачу материала, эффективно устраняя усадочные отверстия, вмятины и неполное заполнение крошечных частей вала.
В3: Каков срок службы этой формы 2344 HRC48-52? A3: Благодаря профессиональной термообработке и высокой твердости HRC 48–52 стальная форма 2344 обеспечивает долгосрочное стабильное массовое производство и обладает высокой износостойкостью для непрерывных циклов впрыска ПОМ.
Вопрос 4: Для чего используется текстура SPI-B2? A4: SPI-B2 — стандартная матовая отделка формы. Он обеспечивает равномерную текстуру поверхности, улучшает ощущение прикосновения к деталям, повышает износостойкость и скрывает мелкие дефекты формования механических пластиковых деталей.
В5: Можно ли использовать эту форму для изготовления валов разных размеров? А5: Да. Это полностью настраиваемая пластиковая форма вала. Мы можем отрегулировать размер полости, длину вала, допуск на диаметр, положение литника и текстуру поверхности в соответствии с чертежами и образцами заказчика.
В6: Подходит ли конструкция с 8 полостями для мелкосерийных заказов? A6: Конструкция полости 1×8 в основном оптимизирована для массового производства. Для мелкосерийного прототипирования мы можем откорректировать количество гнезд или изготовить пробные формы с одной полостью, чтобы сэкономить средства.
